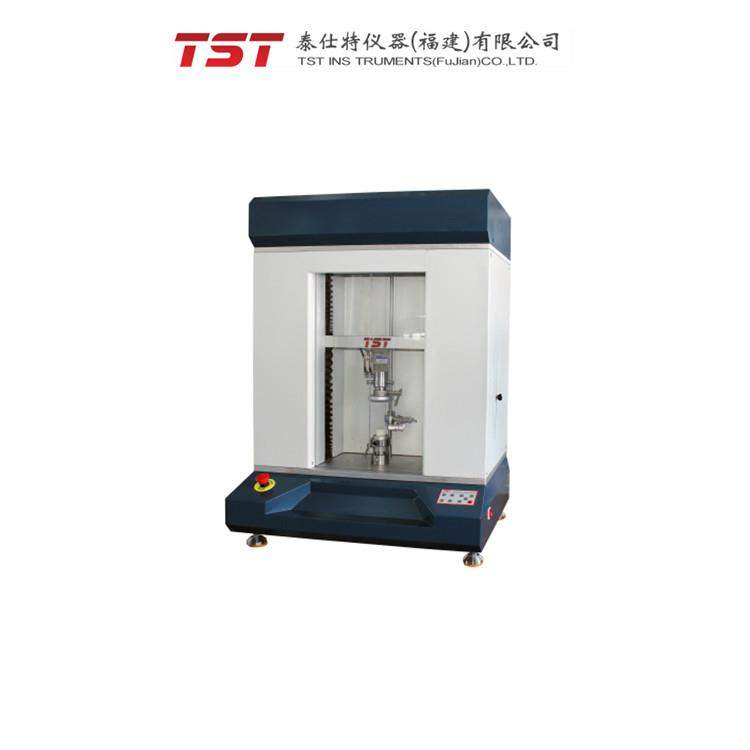

型號：TST-C1019
3D打印材料壓縮拉伸性能測試儀適用于對3D材料進行反復壓縮測試、應力硬度測試及拉伸測試，在反復壓縮測試測試過程中實時監測試樣峰值力，對試樣在測試過程中進行全程監控，獲取相應測試數據。
將試樣放入到測試儀的下平臺上，通過專用夾具固定，根據要求調整測試量程；調整下平臺使得式樣上表面與測試壓頭接觸而不產生擠壓；啟動測試，通過一定次數后，評定試樣的性能。
|
項目
|
規格
|
|
測試工位
|
單工位
|
|
顯示方式
|
18寸工業電腦及主機（客戶自備）
|
|
控制方式
|
電腦式高精度閉環控制
|
|
測試方式
|
（自動/手動）測試
|
|
反復測試速度
|
（可調范圍1-60次/min）
|
|
反復壓縮沖程
|
60mm
|
|
壓縮/拉伸速度
|
100mm/min
|
|
拉伸量程
|
300mm
|
|
測試次數
|
0-999999次可調
|
|
最大荷重元負荷
|
2000N
|
|
最小荷重元負荷
|
200N
|
|
測試式樣規格
|
直徑MAX=50mmm高度MAX=50mm
|
|
測試數據監測方式
|
區間測試
|
|
數據提取方式
|
USB
|
|
反復壓縮夾具
|
標準測試夾具：1套
配10套式樣支撐墊板
|
|
拉伸夾具
|
平口拉伸夾具：1套
|
|
三點抗彎夾具
|
1套
|
|
夾具夾持方式
|
手動
|
|
測試平臺調節方式
|
電動
|
|
主機體積(WxDxH)
|
390x450x600mm
|
|
重量(約)
|
90KG
|
|
電源
|
1∮ AC 220V±10V 50Hz 8A
|
1、測試過程中對試樣進行全程監測，監測試樣峰值力，并形成曲線以便分析解讀,報告可通過USB轉存；
2、配置一套力值測試裝置，可對試樣進行峰值力監測；
3、配置移動測試平臺，滿足不同高度規格的試樣測試；
4、一鍵式啟動，參數設定完成之后，可以一鍵啟動，設備自動運行反復壓縮測試；
5、多重異常保護機構：A：行程限位保護、B：斷電保護,保存當前測試數據、C：力值保護、D：測試時間異常保護；
6、配置一套式樣夾具，用于測試式樣的拉伸測試（夾持方式需要用戶確認，并提供測試樣品）
7、采用PLC閉環控制，伺服電機驅動，可精準的完成測試要求。
